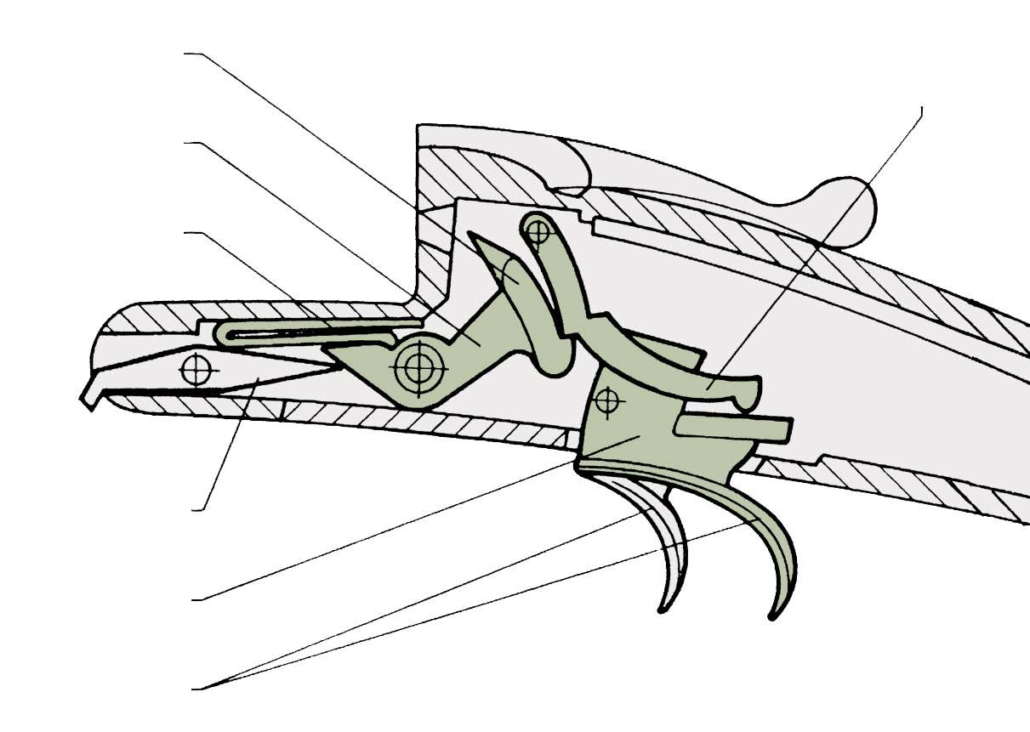

Schloss gespannt
1
2
3
4
5
6
7
© Heintges Lehr.- und Lernsystem GmbH
1
Schlagbolzen
2
Schlagstück mit Rast
3
Schlagfeder
4
Abzugsstange
5
Abzug (Abzüge)
6
Abzugsblatt
7
Spannhebel zum Vorderschaft

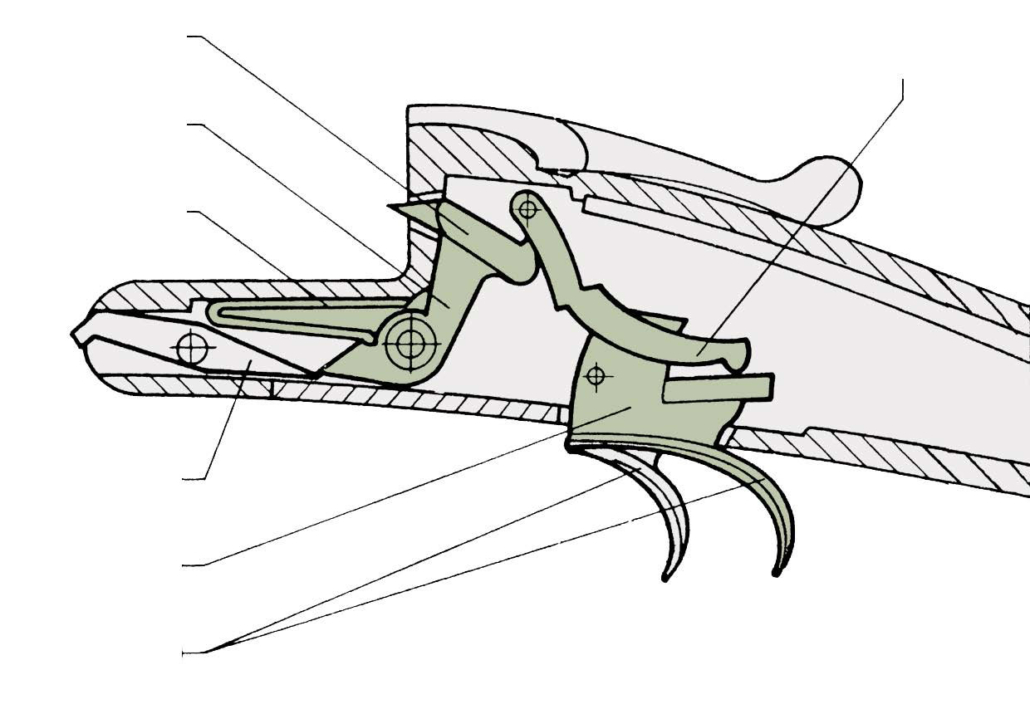

Schloss entspannt
1
2
3
4
5
6
7
© Heintges Lehr.- und Lernsystem GmbH
1
Schlagbolzen
2
Schlagstück mit Rast
3
Schlagfeder
4
Abzugsstange
5
Abzug (Abzüge)
6
Abzugsblatt
7
Spannhebel zum Vorderschaft
Konstruktionsmerkmal:
Die Schlossteile sind überwiegend im Verschlusskasten (Basküle) montiert. Dadurch wird eine relativ kurze Bauart möglich.
Die wichtigsten Schlossteile:
1 Schlagbolzen
2 Schlagstück mit Rast
3 Schlagfeder
4 Abzugsstange
5 Abzug (Abzüge)
6 Abzugsblatt
7 Spannhebel zum Vorderschaft
Verwendung:
hauptsächlich bei Doppelflinten, Bockbüchsflinten, Doppelbüchsen
