Konstruktionsmerkmal:
Dieses Schlosssystem spannt die Schlosse (mit vorgeschobenem Spannschieber) beim Abkippen der Läufe wieder neu und ist für weitere schnelle Schüsse geeignet.
© RioPatuca Images / Fotolia.com

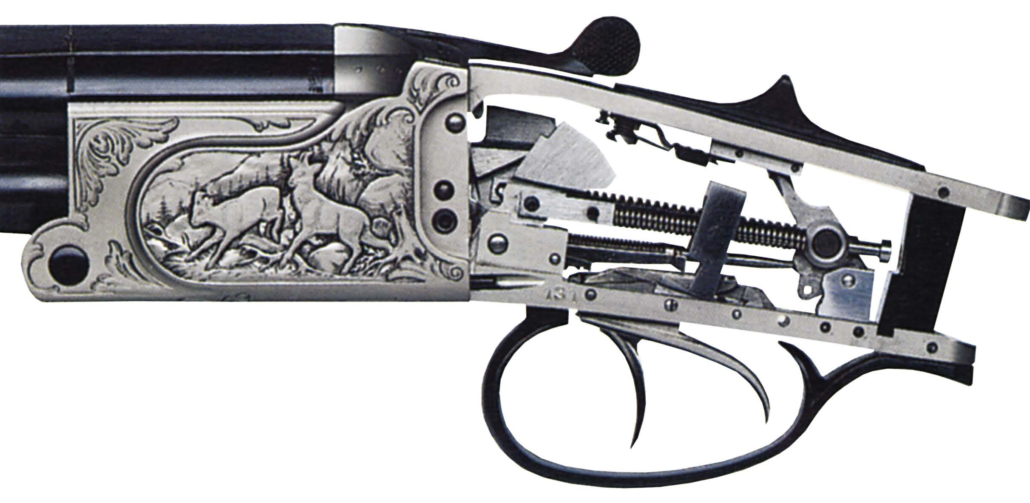

Krieghoff Zweischloss-Kombihandspanner-System
1
2
3
4
5
6
7
8
© Krieghoff Jagd- und Sportwaffen
1
Schlagbolzen
2
Schlagstück mit Rast
3
Schlagfeder
4
Abzugsstange
5
Abzug (Abzüge)
6
Abzugsblatt
7
Spannhebel zum Vorderschaft
8
Spannschieber
Schematische Darstellung der wichtigsten Elemente und Schlossteile bei den Krieghoff-Plus-, Ultra- und Classic-Modellen: Teile der Kombi-Handspannung (dunkelgrün), Teile des Universal-Abzugssystems (hellgrün), Teil der Einstechautomatik (olivgrün)
Die wichtigsten Schlossteile:
1 Schlagbolzen
2 Schlagstück mit Rast
3 Schlagfeder
4 Abzugsstange
5 Abzug (Abzüge)
6 Abzugsblatt
7 Spannhebel zum Vorderschaft
8 Spannschieber
Verwendung:
hauptsächlich bei Bockbüchsflinten, Bockbüchsen, Bergstutzen, Drillingen, Doppelbüchsen
